Compact HMC

Centro de Maquinação Horizontal com Furação Profunda

Informações Técnicas

Carenado

Completo em volta da máquina com portas deslizantes.

Fácil acesso à área de trabalho do operador.

Todos os periféricos dentro do carenado.

Ampla entrada da peça quando transportada com ponte rolante.

Spindle

Motor Spindle

RPM

Torque S1

Torque S6

Cone Ferramenta

18/22 kW

18.000

98,6 Nm

HSK A63

Carga máxima centrada

Eixo A acionado com motor torque

Carga máxima angular a 90°

Precisão de operação contínua

Capacidade angular

1/1

850 Kg

≤ 0.001º

+110º / -110º

Eixo B mesa acionada com motor torque

Velocidade da mesa

Bloqueio Hidráulico duplo efeito

Dimensões mesa/prato rotativo

Precisão de operação contínua

1/1

100 rpm

2500 Nm

Ø 600 mm

≤ 0.001º

Highlights

Estrutura em fundição – 16 ton

Tanques emulsão – 2.000 Litros

Bomba de alta pressão – 80 bar; 80 L/min

Eixos em direct drive – 30 m/min

DAPI – Controlo de processo

Validação geométrica peça

Monitorização de processos / produtividade

Periféricos

ATC – até 120 ferramentas

Medição de ferramenta – longitude e diâmetro

Refrigeração do quadro elétrico e emulsão de corte

6 IN 1

Moldmak é uma máquina de processo que integra um equipamento de capacidade múltipla: fresagem, fresamento de topo, furação, rosqueamento, furação profunda e CMM. Seu design robusto da cabeça de corte horizontal permite operações angulares de fresagem e perfuração de alto desempenho, especialmente projetadas para fazer moldes. Na verdade, MOLDMAK incorpora uma capacidade de controle dimensional adicional ao processo de maquinagem.

Com o IDC (Interim Dimensional Control), podemos definir um controle de qualidade de execução ao longo do processo, garantindo que só avançamos de uma etapa a outra, quando a peça está de acordo com o planejado.

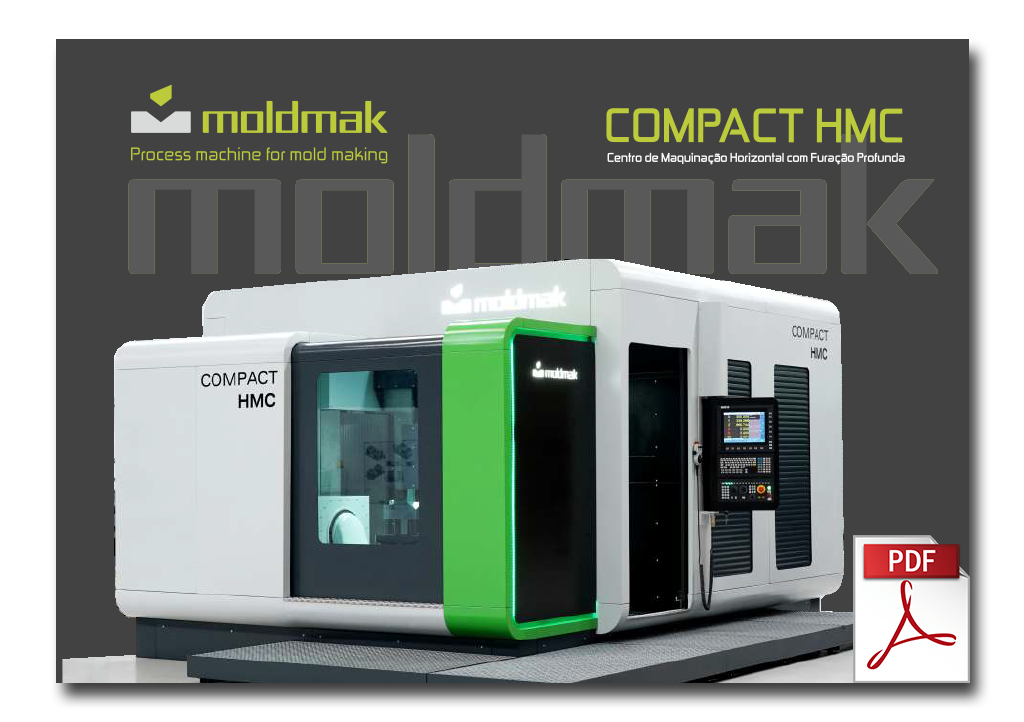

Catálogo
